工業電腦處理器
IPC的技術特點：
1、采用符合“EIA”標準的全鋼化工業機箱，增強了抗電磁干擾能力。
2、采用總線結構和模塊化設計技術。CPU及各功能模塊皆使用插板式結構，并帶有壓桿軟鎖定，提高了抗沖擊、抗振動能力。
3、機箱內裝有雙風扇，正壓對流排風，并裝有濾塵網用以防塵。
4、配有高度可靠的工業電源，并有過壓、過流保護。
5、電源及鍵盤均帶有電子鎖開關，可防止非法開、關和非法鍵盤輸入。
6、具有自診斷功能。
7、可視需要選配I/O模板。
8、設有“看門狗”定時器，在因故障死機時，無需人的干預而自動復位。
9、開放性好，兼容性好，吸收了PC機的全部功能，可直接運行PC機的各種應用軟件。
10、可配置實時操作系統，便于多任務的調度和運行。
11、可采用無源母板（底板），方便系統升級。
IPC的主要結構：
1、全鋼機箱
IPC的全鋼機箱是按標準設計的，抗沖擊、抗振動、抗電磁干擾，內部可安裝同PC-bus兼容的無源底板。
2、無源底板
無源底板的插槽由ISA和PCI總線的多個插槽組成，ISA或PCI插槽的數量和位置根據需要有一定選擇，該板為四層結構，中間兩層分別為地層和電源層，這種結構方式可以減弱板上邏輯信號的相互干擾和降低電源阻抗。底板可插接各種板卡，包括CPU卡、顯示卡、控制卡、I/O卡等。
3、工業電源
為AT開關電源，平均無故障運行時間達到250，000小時。
4、CPU卡
IPC的CPU卡有多種，根據尺寸可分為長卡和半長卡，根據處理器可分為386、486、586、PII、PIII主板，用戶可視自己的需要任意選配。其主要特點是：工作溫度0-600C；裝有“看門狗”計時器；低功耗，最大時為5V/2.5A。

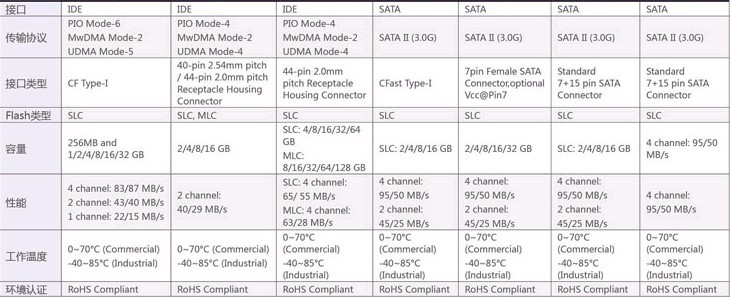

工 業 存 儲
存儲芯片采用了更高穩定性的SLC架構。SLC架構閃存芯片與MLC架構相比，SLC的優勢更貼近于工業級市場的需求。首先，SLC每個存儲單元能達到10萬次的讀寫，是MLC架構壽命的10倍，但是功耗卻比MLC低15%。這樣在保證較低功耗的同時，又大大延長了存儲設備的壽命。同時，通過智能控制芯片，可以對Flash中每個存儲單元進行平均讀寫，大大延長了Flash的使用壽命。舉個例子：如果采用2GB的
CF
卡，理論上會有2*100000GB的壽命，如果保持每秒讀寫1MB，那么這張CF卡可以持續工作3年以上。其次，支持雙通道的讀寫，使SLC架構閃存芯片的讀取速度達到43MB/秒，寫入速度達到40MB/秒，是相同條件下MLC架構讀寫速度的3倍以上。雖然有這么高的讀寫速度，但是在數據安全性方面SLC架構卻比MLC表現的更為穩定。從存儲原理上看，SLC每個單元存儲0和1兩個值，相當于是電燈開關的開和關兩個狀態。MLC架構在每個單元中存儲兩位數據，00、01、10、11，相當于4個狀態。由于SLC只有0和1兩種狀態，所以工作狀態非常穩定。就算是一個存儲單元故障，對整體也不會有太大的影響
CF卡通過智能控制器能夠一對一的鎖定對應主板BIOS，如果將CF卡取出插到別的主板或是其它讀卡器上，智能控制器將會拒絕讀取存儲設備中的數據，為客戶避免了因存儲設備被盜取或是不經意的丟失而帶來的損失
和機械的區別.jpg)
冗余電源
當一個模塊損壞時，另一個或幾個電源電源模塊自動100%
的工作完成電源原有的電源供應，并可實現熱插拔替換損壞的模塊，使得電源工業現場的連續可靠的電源系統得到保障。帶電插撥功能同時也稱為熱插拔功能，在電源設計中是非常重要的。在采用故障容限電源架構的應用系統中，都要求帶有熱插拔功能以滿足零停機時間的要求。
目前所有的AMD8路、4路以及中國最快的曙光4000超級計算機也都采用了新巨(Zippy)的電源供電，可見產品品質已經被高度認同。其所有產品均通過CCIB、TUV、CB、UL、CSA等國際安全認證，電磁兼容性(EMI)也都符合CE、FCC及EMC的標準，當然為了進入中國市場，新巨(Zippy)也通過了中國質量認證中心(CQC)的強制性3C認證
噪音和濾波
這項指標需要通過專業儀器才能直觀量化判斷，主要是220V交流電經過開關電源的濾波和穩壓變換成各種低電壓的直流電，噪音標志輸出直流電的平滑程度，濾波品質的高低直接關系到輸出直流電中交流分量的高低，也被稱為波紋系數，這個系數越小越好。同時濾波電容的容量和品質也關系到電流有較大變動時電壓的穩定程度。
瞬間反應能力
當輸入電壓在瞬間發生較大的變化（在允許范圍之內），輸出的穩定電壓值恢復正常所用的時間，也是電源對異常情況的反應能力。
電壓保持時間
在PC系統中后備式的UPS占有相當大的比例，當電網突然停電，后備式的UPS會切換供電，不過這一般需要2-10ms切換時間（依UPS的具體性能而定），所以在此期間需要電源自身能夠靠?jī)?chǔ)能元件中存儲的電量維持短暫的供電，一般優質的電源的保持時間可以達到12-18ms，確保UPS切換期間的正常供電。
|
開機延時 這是一種新的概念，電源在接通之初到提供穩定的輸出必然需要一定的時間的穩定周期，在這個周期中電壓的穩定度很難保證，所以電源設計者讓電源延時100ms-500ms，等電源穩定后再向電腦提供高質量的電源。
過壓保護
ATX電源較傳統AT電源多了3.3V電壓組，有的主板沒有穩壓組件直接用3.3V為主板部分設備供電，即使是具有穩壓裝置的線路，對輸入電壓也有上限，一旦電壓升高對被供電設備可能會造成嚴重不可逆的物理損傷。所以電源的過壓保護十分重要，防患于未然。
電源效率
電源效率和電源設計線路有密切的關系，高效率的電源可以提高電能的使用效率，在一定程度上可以降低電源的自身功耗和熱量。
|
|
